GABARIT POUR PENTURE HINGEJIG+ MILESCRAF

Marque:
MILESCRAFT

Caractéristiques:
Le HingeJigPLUS™ 1229 de Milescraft permet de réaliser à la toupie les mortaises de charnières, de têtières de loquet et de gâches. Il se configure pour travailler sur les portes et leurs cadres et convient à la quincaillerie de style nord-américain.

• Double serrage avec coussinets maintenant le gabarit sans vis ni clous sur la porte
• Réglages pour cinq dimensions de charnières
• Configuration adaptable aux montants de porte
• Inserts pour les coins arrondis; finition au ciseau requise pour les coins carrés
• Gabarits interchangeables pour les têtières et les gâches
• Jauge intégrée facilitant le réglage de la profondeur du fer
• Fer guidé par roulement pour réaliser des mortaises nettes
• Espaceur et butées de recul réglables
• Goupilles facilitant le positionnement sur le cadre
• Rangement intégré pour le fer et une mèche autocentreuse vendue séparément

Données techniques:
Modèle: 1229
Série: HingeJigPLUS™
Type: gabarit de mortaisage pour portes et cadres
Outil requis: toupie
Épaisseurs de porte compatibles: 1 3/8 et 1 3/4 po
Dimensions des charnières: 2 1/2, 3, 3 1/2, 4 et 4 1/2 po
Rayons des coins: 1/4 et 5/8 po
Coins carrés: finition au ciseau requise
Dimensions des têtières: 1 × 2 1/4, 1 1/8 × 2 1/4 et 1 1/8 × 2 3/4 po
Dimensions des gâches: 1 1/2 × 2 1/4 et 1 1/8 × 2 3/4 po
Diamètre de coupe du fer: 12 mm
Diamètre du roulement: 1/2 po
Fer de remplacement requis: Milescraft 60809
Mèche autocentreuse incluse: non

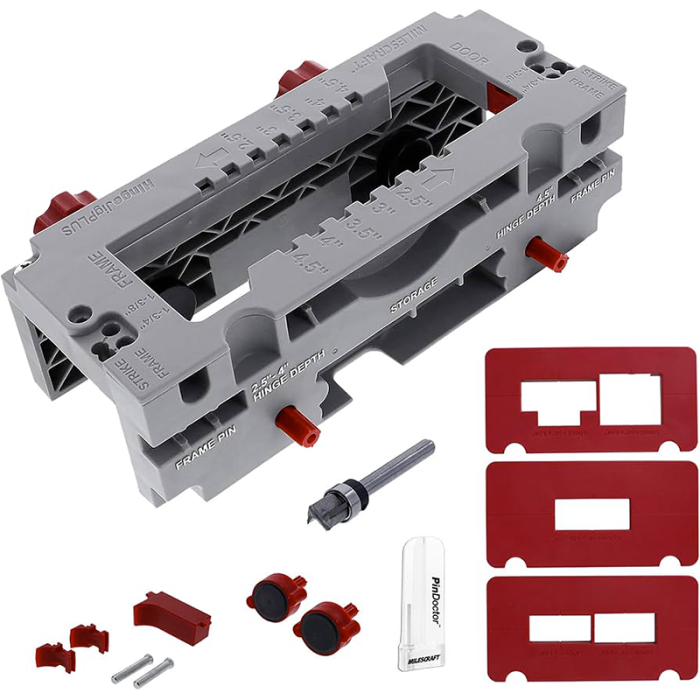

Inclus:
(1) Gabarit HingeJigPLUS™ avec deux dispositifs de serrage intégrés
(1) Espaceur réglable
(1) Fer à toupie de 12 mm avec roulement de 1/2 po
(2) Inserts de rayon
(2) Butées de recul réglables
(2) Goupilles de positionnement pour le cadre et la gâche
(2) Gabarits de têtière
(1) Gabarit de gâche
(1) Outil PinDoctor™
